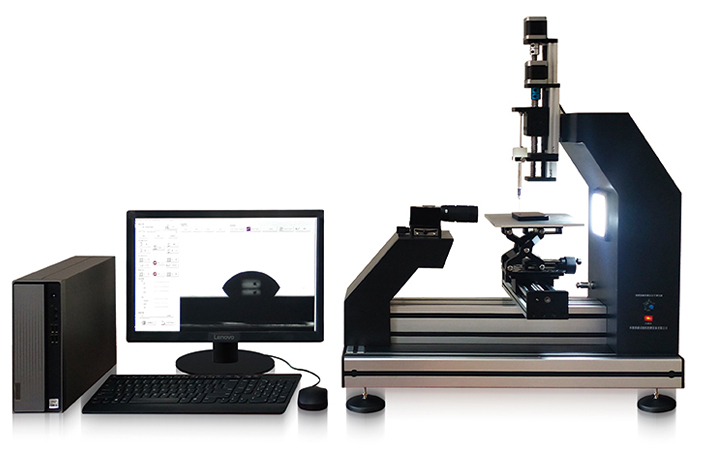

JY-82A全自动视频接触角测定仪
1．符合标准 :SY/T5153-2007，ASTM D 724,ASTM D5946-2004，ISO15989, IEC6207, GBT22638.9-2016铝箔接触角的测试
2.可变焦：0.7-4.5倍高清工业级连续变倍式显微镜
3.具有密集LED可调式工业级背光平面平行光源，保证图像清晰度高，不失真
4. 测量方法：
a.主要功能：
1)接触角的测定方法（自动定量滴液，全自动实时测试）：
静液滴法 （采用Opencv图形轮廓分析软件 ，实时自动测试液滴的左侧角右侧角及平均角度），提供实时测试曲线及测试数据Excle列表，具有图像保存功能；
2)测量表面张力：
悬滴法(测量界面张力(可以测试动态界面张力)、CMC（悬滴法）,具有动态曲线，显示实时界面张力数据，有Excel数据输出功能，输出不同时间的张力值；
观察测量液滴形状尺寸（悬滴法）测试液体的表界面张力值，张力的测试范围：0.001mN/m~2000mN/m,测量精度：0.01mN/m)
3)具有视频录像功能和视频调用分析功能，录像功能：是实时录像avi,视频调用功能：把avi转换为bmp图像，可以对相机的录像速度进行设定，按照设定速度来录像，选择（14~700帧每秒范围内）；
b. 测量方式：
1）瞬间冻结截图
2）连续自动拍摄图片（1秒至3600秒拍摄1帧图片）
3）500万像素工业数码相机，U3口，自动高速摄影（每秒25帧，高速可定制）
4）测量范围：0～180° ，测试精度：0.1°，测试分辨率：0.001°
5）图像放大率：266pixel
6）试样平台尺寸：180×180mm
5.可以任意设定采集图象的时间定时采集图像，及全程录像功能；
6.视角角度可调：仰视，平视，俯视，360°旋转多角度观察测试；
7.载物台采用步进电机控制可以三维移动,，实现在一种试样上多次测试,X轴100mm,Y轴100mm,精度0.01mm,Z轴70mm(手动升降)，精度为0.01mm;
8. 滴定系统采用双步进电机控制(上下行程为100mm，控制精度为0.01mm)，可以实现滴定系统自动置位，自动滴定，自动复位，注射器采用高精度注射器，鲁尔锁紧头，针头可脱卸，具有滴定方便，精准度高的特点,全自动自动进样，液滴量任意设定，软件实时测试液滴的大小,液滴量达到设定滴液量自动停止，并记录液滴量的大小。
9.采用工业数码黑白摄像机进行图像采集，可以连续变焦，连续调整图象的亮度，采集的图像清晰度高，提高了测量数据的准确度及精确度，实时监控，随时抓拍。抓拍时间任意设定
10.接触角测试范围：0.1°至180°测试精度：0.1度，测试分辨率：0.001度
11.仪器采用USB3.口，安装简单，使用方便，仪器使用适用于WINDOWS64位操作系统的JY-82视频测试系统，系统人性化，操作简单，测试方便，具有试验报告，试验报告可保存、调阅、打印
12.强大的数据库管理功能，可以更方便的保存数据以及查询、导出数据：
具有基于Access数据库管理系统，为您提供强大的：
(1)实时保存测值数据并建立索引；
(2)测试数据与图片一一对应，选中数据项时，对应图片自动显示出来；
(3)历史数据查询、修改、备份、导入功能；
13、测值数据可导出功能，全面提升数据的可用性；
所有测值数据可以导出为WORD文档以及BMP标准格式图片文件，以方便数据处理。
14. 可测试任意大小尺寸的试样，片材或异型材试样都可以测定，并配备相应夹具，超大型尺寸需要特使定制
15. 可以求出固体的表面自由能估算模型：Fowkes、扩展Fowkes、Owens-Wendt、van OSS、Wu调和平均法、状态方程法，可分别应用于极性、非极性、低能和高能等固体表面的分析，根据液体对固体的接触角（θ）计算出液体固体界面张力（ｒsl）和固体表面张力(rsg),并生成实验报告，实验报告能保存、调阅、打印。
16. 配置：
1）、CCD摄像头（USB接口）具体参数：
分辨率：2592（H）*1944(V) 传感器：1/1.8”逐行扫描CMOS
像素尺寸：5.2*5.2um 模数转换精度：10位
曝光方式：行曝光 图像数据格式：Mono8/RGB Bayer
信噪比：45Db 动态范围：60dB
数据接口：USB2.0标准接口 同步方式：外触发、软触发
外触发接口：光隔离 镜头接口：C/CS
机械尺寸：约L54.5*W54.5*H46.1mm 额定功耗：1.75W
2）、变焦系统(三维定位)；
3）、精度注射器；
4）、液滴调整器(自动置位，自动滴定，自动复位)；
5）、电源线；
6）、数据线；
7）、操作手册；
8）、根据客户的样品特定的夹具一套
9）、联想品牌计算机：
17、具体应用领域:
1、纳米材料与不同活性剂间湿润性的测定、研究；
2、印刷行业油墨、金属、纸张之间的附着力；
3、粘贴剂与固体间的粘接程度研究；
4、航天工业空中雨雾对飞机基体的润湿程度检测；
5、军事科学中弹片在空气中与雨雾接触角的测定；
6、石油开采过程中，注入添加剂与原油中固体前进角，后退角的测定；
7、金属焊接过程中，检测焊剂对金属的附着力；
8、铝箔亲水角的测定；9、电镀膜，各种液晶屏亲水角的测定等
18.配置清单
19:产品的品目编码：A020105
20:工作电压：220V50Hz,功率500W,外形尺寸（长*宽*高）：680*280*740mm,使用环境：实验室环境，
21:仪器净重：28Kg
